MLS17A15-370083S16000N-A000-RS3

MLS17A15-370083S16000N-A000-RS3
MLS17A15-370083S16000N-A000-RS3

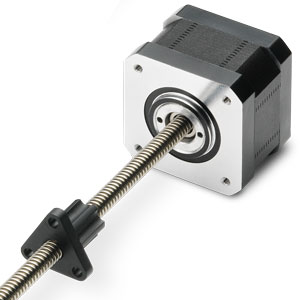

Motorized, NEMA 17, 0.00042 英寸 Travel/Step, Single Stack, 1.5 A, Rotating Screw, Flange mount, Acetal material (RSF) nut, 0.37 X 0.083 英寸 梯形絲杠

  • 混合式步進電機和精密梯形絲杠共同集成在緊湊封裝中。
  • 比競爭對手更高的力矩密度
  • 更高的效率。
  • 噪音更低。
  • 錐形鎖套設計提供了梯形絲杠與電機的快速斷開，正在申請專利中。
  • 錐形鎖套梯形絲杠連接穩定、牢固、自對準。

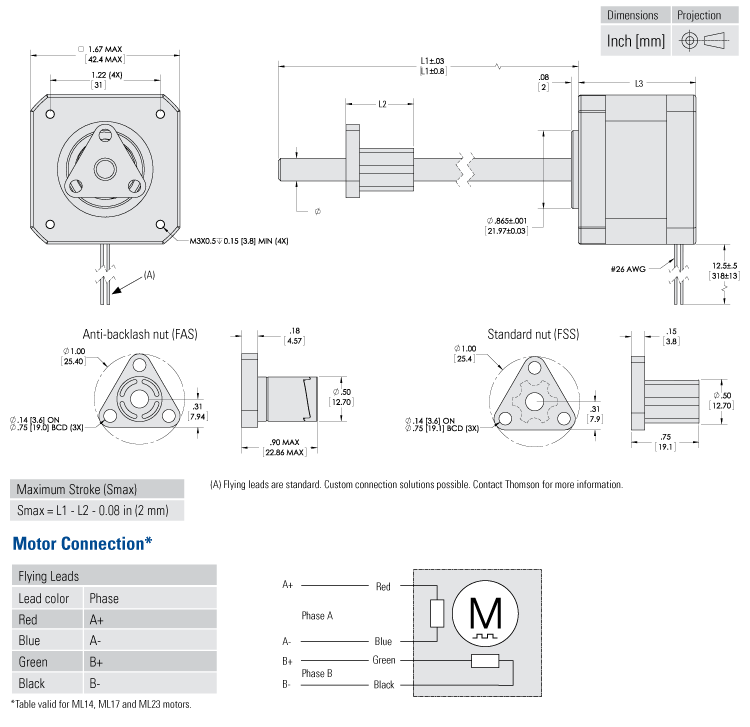

Dimensions

dimensions
尺寸價值
[L1] Screw Length16 英寸
[M]1.34 英寸
End Machining, Front, [T]No-Machining
End Machining, RearRotating Screw
Screw, Lead0.083 英寸
Screw, Nomial Diameter0.37 英寸
Travel/Step0.00042 英寸
絲杠跳動0.007 in/ft
絲杠直線度0.005 in/ft

Specifications

Specifications價值
Current per Phase1.5 A
Motor, End Play0.002 in @ 2 lb
Motor, Frame SizeNEMA 17
Motor, Insulation Resistance100 Mohm @ 500 VDC
Motor, Radial Play, Max0.001 in @ 1 lb
Screw, Standard CoatingNo Coating
SeriesRotating Screw
Temperature Max125 °F
Temperature Min15 °F
Voltage per Phase1.76 直流電壓伏特
磁線絕緣Class B 266 °F
導桿與軸的安裝同心度（TIR）0.003 英寸
電感3.26 mH
電阻1.17 Ω
堆棧類型Single Stack
功率損耗2.63 W
介電強度500 VAC for 1 minute
濕度，最大值85 %
溫度，存儲-4 to 122 ºF
溫度，外殼 - 最大值176 °F
軸與安裝面的垂直度（TIR）0.003 英寸
轉動慣量0.23 oz-in²

Performance

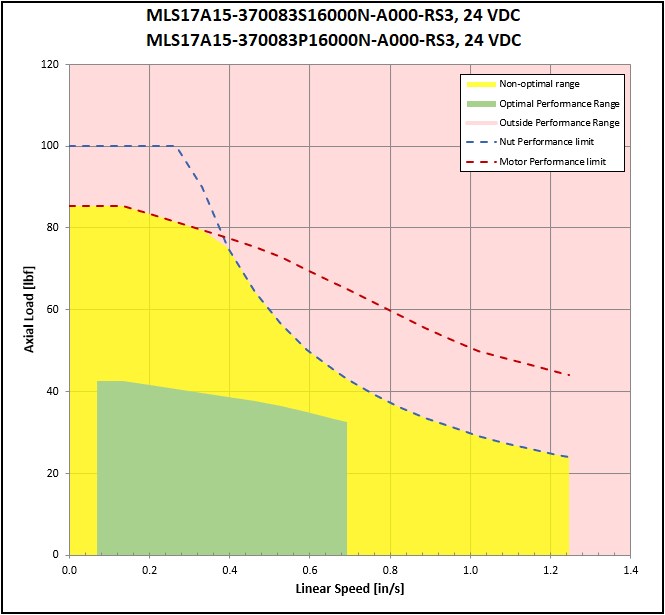

performance graphic
Performance價值
Load, Max @ Max Speed32.5 磅力
Load, Max @ Min Speed42.6 磅力
Max Speed (Recommended)0.69 英寸每秒
Motor, Step Angle1.8 °
Screw, Lead Accuracy0.01 in/ft
Travel/Step0.00042 英寸
